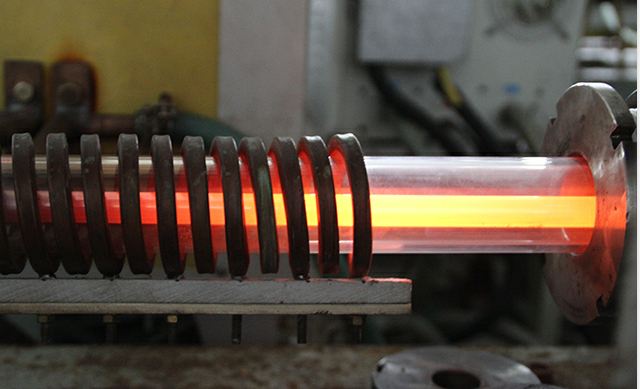

奧氏體不鏽鋼焊管通過固溶處理來軟化，一般將不鏽鋼（gāng）管加熱到950～1150℃左右，保溫一（yī）段時間（jiān），使碳化物和各種合金元素充分均（jun1）勻（yún）地溶解於奧氏體中，然後快速淬水冷卻（què），碳及其它合（hé）金元素來不及析出，獲得純奧氏體組織，稱之為固溶處理。

　　固溶處理的作用有三點（diǎn）：

　　⑴使（shǐ）不（bú）鏽鋼焊管組織和成分均勻一致（zhì），這對原料尤其重要，因（yīn）為熱軋線材各段的軋製溫度和冷卻速度不一樣，造成組織結構不一致。在高溫下原子活（huó）動加劇，σ相溶解，化學成（chéng）分趨於均勻，快速冷卻後就獲得均勻的單相組織。

　　⑵消除加工硬化，以（yǐ）利於（yú）繼（jì）續（xù）冷加工。通過固溶處理，歪扭的晶格恢複，伸長和破碎的晶粒重新結晶，內應力消除，鋼管抗拉強度下降，伸（shēn）長率上升。

　　⑶恢複不鏽鋼固有的耐蝕性能。由於（yú）冷加工造（zào）成碳化物析出，晶格缺陷，使不鏽鋼焊管耐蝕性能下降。固溶（róng）處理後鋼管耐蝕性能恢複到較好狀態。

　　對於不鏽鋼焊管而言（yán），固溶處理的3個要素是溫度（dù）、保溫時間和冷卻速度。固溶溫（wēn）度主要根據（jù）化學成分（fèn）確定。一般說來，合金元素種類多（duō）、含量高的牌號，固溶溫（wēn）度要相應提高。特別是錳、鉬、鎳、矽含量高的鋼，隻有提高固溶溫度，使其充（chōng）分溶解，才能達到軟化效果。但穩定化鋼，如1Cr18Ni9Ti，固溶溫度（dù）高時穩定化元素的碳化物充分溶解（jiě）於奧氏體中，在隨後的冷卻中會以Cr23C6的形態在晶界析（xī）出，造成晶間腐蝕。為使（shǐ）穩定化元素的碳化物（TiC和NbC）不分解、不固（gù）溶，一般采用下限固溶溫度。

　　如果您對盛通不鏽鋼焊管感興趣或是有疑問，歡迎您（nín）谘詢51漫画APP下载官网（men）的（de）在線客服或撥打51漫画APP下载官网的熱線（xiàn）電話400-0588-902，盛通不鏽鋼焊（hàn）管廠家您（nín）身邊貼心的采購顧問。

 不要把客戶的請求當作一種（zhǒng）麻（má）煩，無論你多忙，都要先（xiān）服務你的客戶，服務客戶的時候，你（nǐ）沒有借口，因為客戶才是你真正的老（lǎo）板，真正為你的工作支付薪水的人。
  不鏽鋼（gāng）焊管廠家，您身邊的采購顧問，24小時（shí）全國服務熱線400-0588-902.
                              ------責任編輯：盛通小新
                    版權所有http://www.tianyanonglin.com(盛通管業）轉載請注明出處
