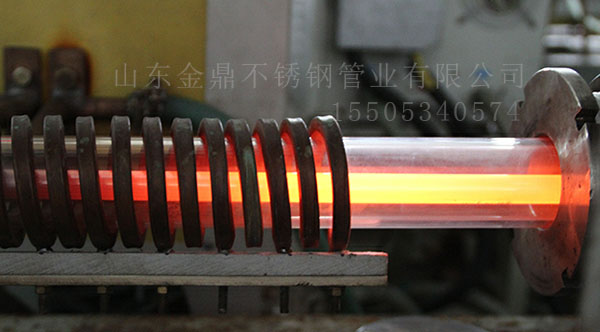

不（bú）鏽鋼焊管分為奧氏體和鐵素體，今天51漫画APP下载官网簡單了（le）解下奧氏體不鏽鋼焊管的熱處理（lǐ）工藝（yì）。

　　奧氏體不鏽鋼焊管不能用熱處理方法強（qiáng）化,但可以通過冷加工（gōng）變形得（dé）以強化(冷作硬（yìng）化、形變強化),會（huì）使強度提（tí）高、塑性下降。奧氏體不鏽鋼焊（hàn）管或製品(彈簧（huáng）,螺栓等)經冷加工變形強化後（hòu）,存在較大的加工應力,這種應力的存在導致在應力腐蝕環境（jìng）中使用時,增加了應力腐蝕的敏（mǐn）感性,影響尺小的穩定性。為減小應力,可采用去應力（lì）處理。—般是加熱到280℃～400℃保持2h～3h後空冷或緩冷（lěng）。去應力處理不僅（jǐn）可減少製件的應力,還會在延伸率無大改變的情況下,使硬（yìng）度強（qiáng）度及彈性（xìng）極限（xiàn）得到提高。

　　首先（xiān）要（yào）注意奧氏（shì）體不鏽（xiù）鋼固溶化處理加熱溫度的合理選擇,在奧氏體不鏽鈉的材料標準中,規定的固（gù）溶化加熱溫度範（fàn）圍較寬,實際熱處理生產時（shí）,可考慮鋼的具體成分、含量、使用環境、可能失效形式（shì）等因素,合理地選擇佳加熱溫度。但（dàn）是,要注意防止因溶化加熱溫度太高,因為固溶化處理加（jiā）熱溫度太高,可能使（shǐ）經過鍛（duàn）軋已經細化晶粒的（de）材料晶粒長大（dà）。晶粒的（de）粗化會引起一（yī）些不良後果。

　　其次應注意穩定化處（chù）理對固溶狀態性能的影響,含穩定化元素的奧氏體不鏽鋼,固溶化熱處理後再經穩定化處理時,會使機（jī）械性能（néng）有下降的（de）趨勢。強度和塑性、韌性均有這個現象（xiàng）。強度（dù）下降的（de）原因,可能是穩（wěn）定化處理時,強碳化物形成元素鈦與（yǔ）更多的碳結合成TiC,減少了碳在奧（ào）氏體固溶體中的強化程度,並且,TiC在加熱保溫過（guò）程中也會集聚長大,這也會對強度產生影響（xiǎng）。

　　第三,穩定化處理加（jiā）熱溫度不宜過高（gāo）,一般是選擇在850℃～930℃之間。奧氏體不繡鋼不宜多（duō）次進行固溶化處理,因為多（duō）次固溶加熱,會引起晶粒長大,結材料性能帶來不利影響。同時,加工過程中要注意汙染,一旦受到汙（wū）染,應采取消除汙（wū）染措施。

　　山東盛通專注不（bú）鏽鋼焊管生產（chǎn）15年，擁有先進的生產設備和經驗豐（fēng）富的操作人員，原材料選用太鋼等大廠板材，提供原廠（chǎng）質保單保證不鏽鋼焊管質量。谘詢熱線：400-0588-902.

 不要把客戶的請求當作一種麻煩，無論你多忙，都要先服（fú）務你的客戶，服務客戶的時候，你沒有借口，因為客戶才是你真正的老板，真正為你（nǐ）的工作支付薪水的（de）人。
  不鏽鋼焊管（guǎn）廠家，您身邊的采購顧問，24小時全國服務熱線400-0588-902.
                              ------責任編（biān）輯：盛通小新
                    版權（quán）所有http://www.tianyanonglin.com(盛通管業）轉載請（qǐng）注明出處
